Что такое экран iPhone? Все, что вам нужно знать

Анэкран айфонабольше, чем видимое стекло на передней панели устройства. Это блок дисплея, который объединяет панель, компоненты сенсорного ввода, гибкие кабели, разъемы и структурные детали, необходимые для отображения изображений и реагирования на действия пользователя.

Для потребителей это различие редко имеет значение. Для ремонтных мастерских, оптовиков, дистрибьюторов и предприятий по ремонту это имеет большое значение. Слово «экран» широко используется в сфере замены-деталей, и два продукта, оба с пометкой «экран iPhone», могут различаться по составу, конструкции и работе после установки.

В этой статье экран разбивается на его реальные компоненты, объясняется основная разница между ЖК-дисплеем и OLED, описывается, как экраны на замену соотносятся с оригинальной деталью, снятой с устройства, а также определяется словарный запас, который вам понадобится для разговоров с поставщиками, оценки качества и поиска продуктов.

Более широкий обзор экранных технологий, категорий продуктов и рекомендаций по покупке см. в нашем полном руководстве потипы экранов айфона, характеристики и рекомендации по покупке.

Что такое экран iPhone? Быстрый ответ

Экран iPhone — это комбинированная система дисплея и сенсорного экрана на передней панели устройства - панель, создающая изображение, слой, распознающий сенсорный ввод, а также поддерживающие гибкие кабели, разъемы и структурные детали, которые скрепляют все вместе и подключают его к материнской плате.

В сфере замены-деталей термин «экран» часто означает более широкий продукт: полный дисплей в сборе, частичный блок или, в некоторых случаях, просто слой стекла или дигитайзера. Что на самом деле включает в себя тот или иной «экранный» продукт, зависит от поставщика и конкретного SKU. Поставщики также используют термины «дисплей», «сборка ЖК-дисплея» и «сборка экрана» как взаимозаменяемые понятия, а границы не стандартизированы в отрасли. Перед заказом покупатели должны проверить письменную спецификацию и фотографии продукта, а не предполагать, что термин означает одно и то же у разных поставщиков.

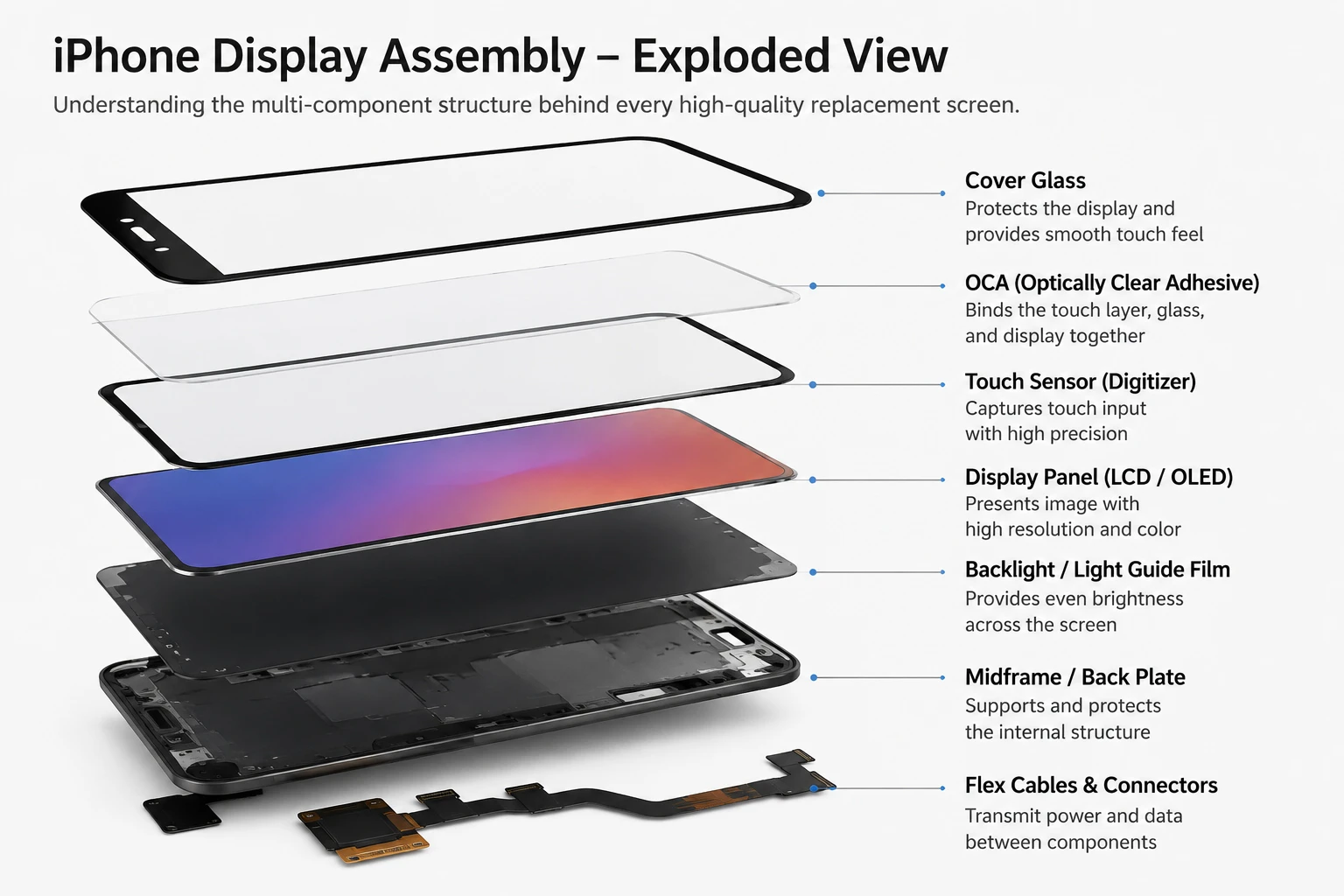

Каковы основные части экрана iPhone?

Сменный экран на самом деле представляет собой небольшую систему. Каждая деталь выполняет определенную функцию, и каждая из них по-своему влияет на стоимость, долговечность или результат установки.

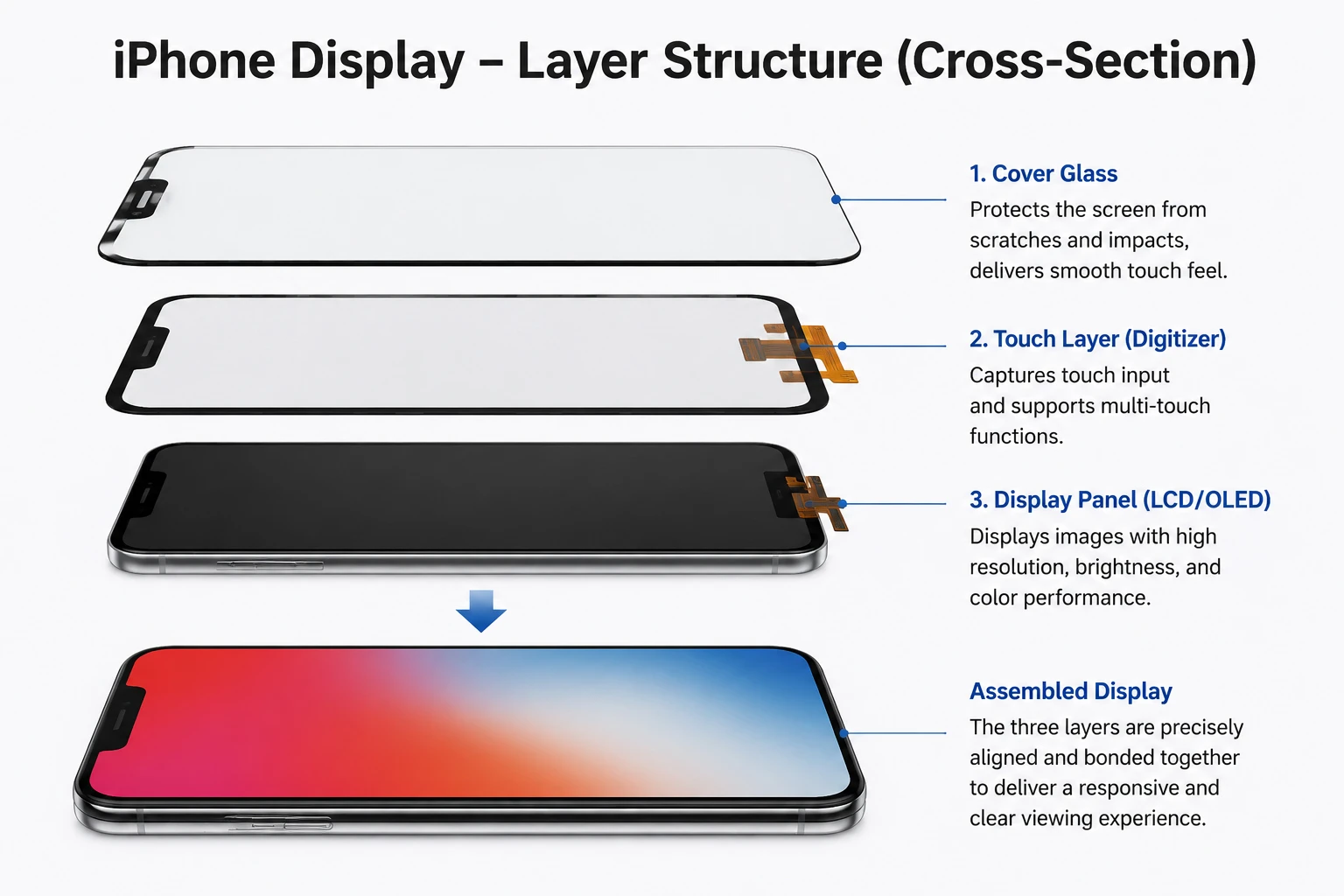

Защитное стекло

Защитное стекло — это внешний слой, к которому фактически прикасаются покупатели и конечные пользователи. Он защищает расположенные под ним компоненты и обеспечивает поверхность, на которой считывается сенсорный слой. Замена только защитного стекла — это другая работа - и другой продукт -, чем замена всего дисплея в сборе. Покупатели должны подтвердить, к какому из них на самом деле относится объявление.

Панель дисплея

Панель дисплея — это часть, которая формирует изображение с использованием технологии LCD или OLED. Это компонент, наиболее связанный с визуальным качеством -, здесь возникают яркость, точность цветопередачи и разрешение.

Сенсорный слой или дигитайзер

Сенсорный слой — это часть, которая определяет, где и как палец взаимодействует с экраном. В зависимости от конструкции этот слой может быть встроен непосредственно в панель дисплея или добавлен как отдельный слой, приклеенный к ней. То, как он интегрирован, влияет на толщину, ремонтопригодность и типичные проявления отказов сенсорного экрана.

Подсветка

ЖК-панелям необходима подсветка для освещения пикселей, поскольку пиксели ЖК-дисплея не излучают собственный свет. OLED-панели не работают таким образом - каждый пиксель излучает собственный свет и может отключаться индивидуально. Не каждый экран iPhone имеет подсветку; наличие такового полностью зависит от того, какую панельную технологию использует сборка.

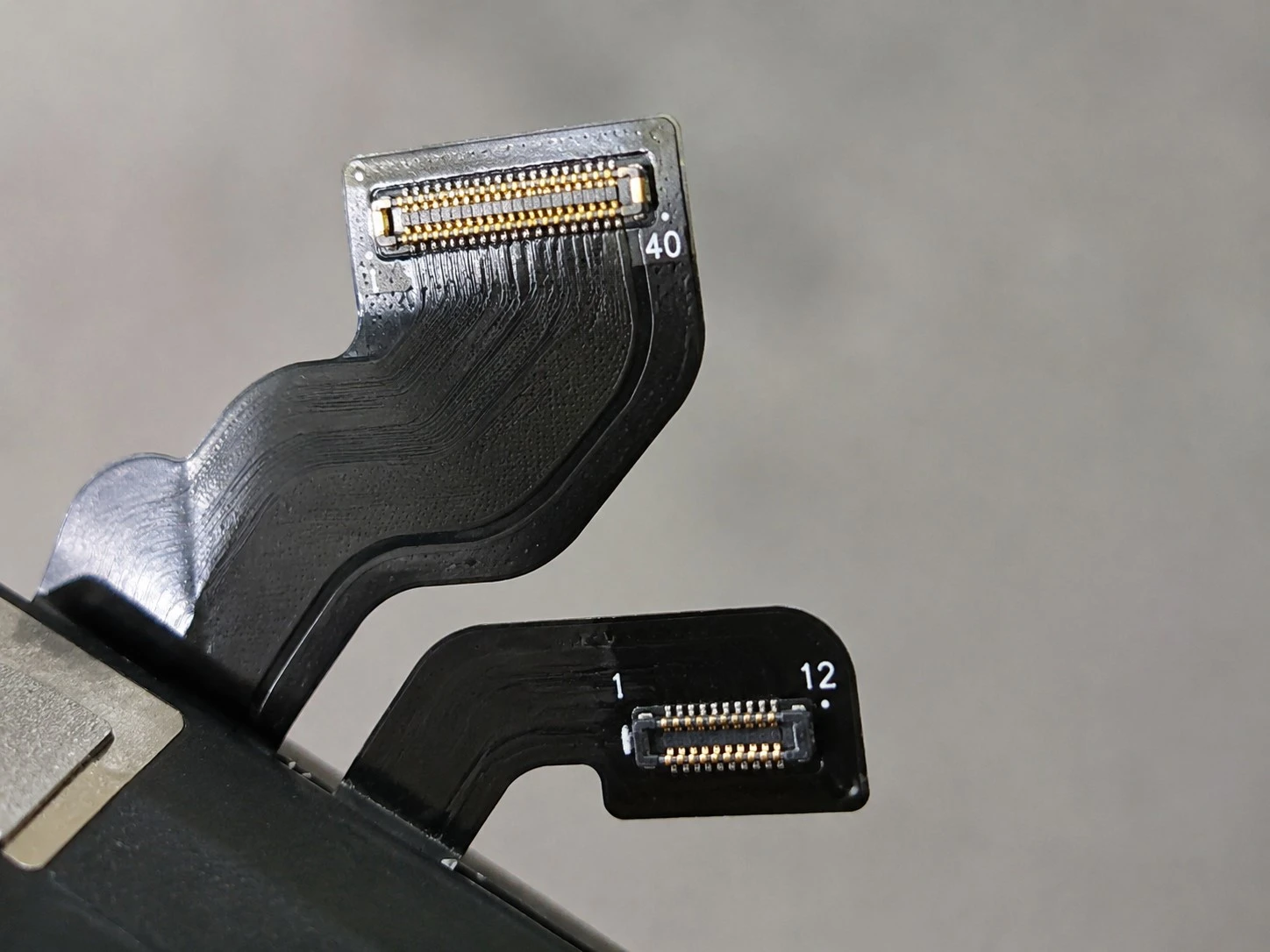

Гибкие кабели и разъемы

Гибкие кабели передают сигналы дисплея и сенсорного экрана между экраном в сборе и материнской платой, а разъемы соединяют эти кабели с их гнездами. Это одни из самых хрупких частей любого экрана в сборе, и они часто повреждаются при транспортировке, погрузочно-разгрузочных работах или установке, если не защищены должным образом.

Рамка, клей и структурные компоненты

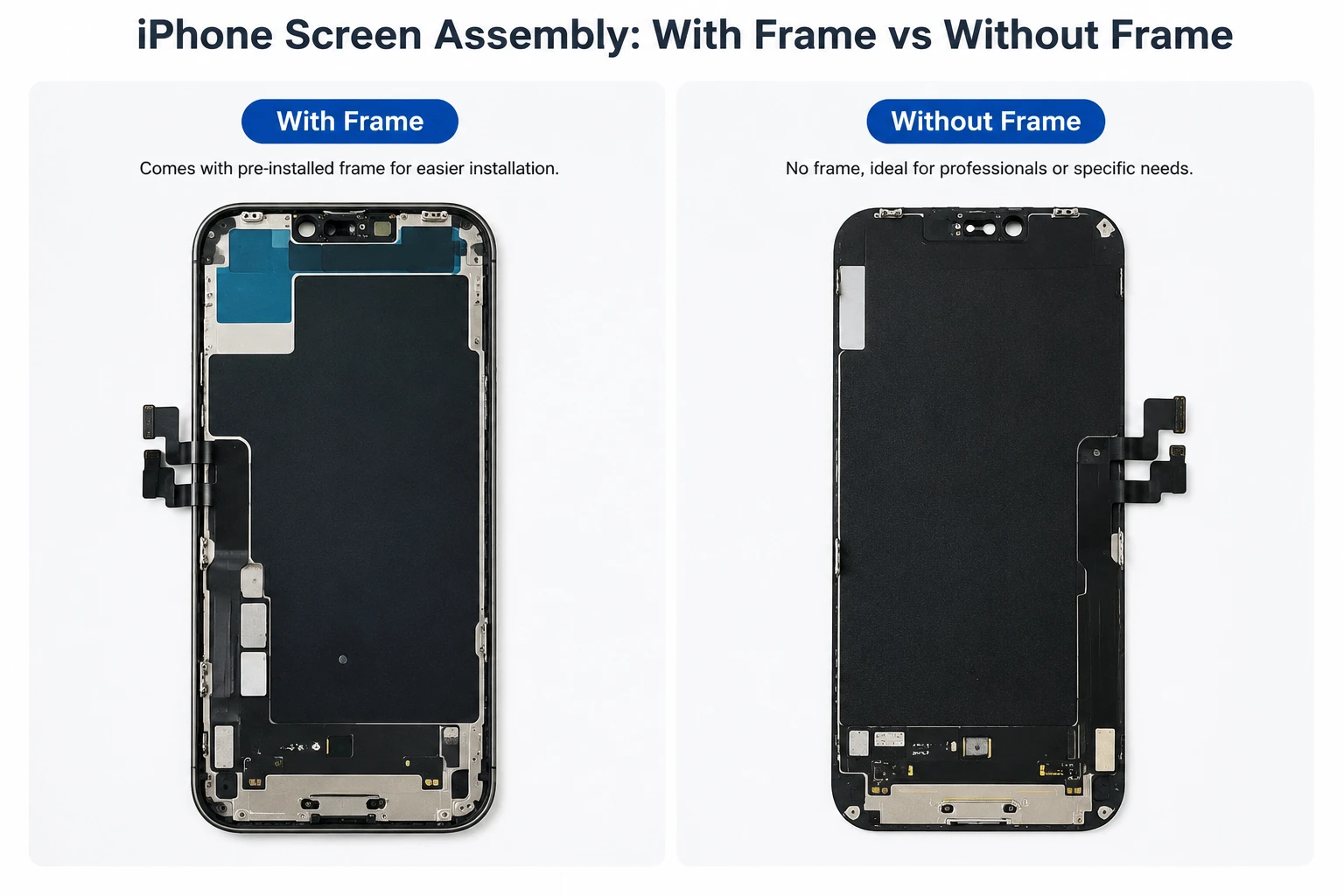

Некоторые сменные экраны поставляются с предустановленной-рамкой; другие этого не делают. Это влияет на то, сколько отдельных деталей необходимо найти и собрать технику, а также на продолжительность установки. Компромиссы между продуктами с-рамкой и без-рамки достаточно значительны, поэтому они рассматриваются в специальном сравнении, а не здесь.

Отверстия для датчиков и кронштейны

Современные экраны iPhone имеют отверстия и кронштейны, расположенные так, чтобы соответствовать датчикам и компонентам рядом с дисплеем: - датчики приближения, датчики внешней освещенности, наушник и, на моделях Face ID, корпус датчика. Эти отверстия должны правильно совпадать с оригинальным оборудованием. Сменный экран с правильными отверстиями и кронштейнами — это не то же самое, что сменный экран, восстанавливающий или включающий в себя функциональность датчика.

Как экран iPhone отображает изображения и обнаруживает прикосновения?

На базовом уровне материнская плата отправляет видеосигнал на панель дисплея через разъем дисплея. В ЖК-дисплее этот сигнал контролирует, сколько света от подсветки проходит через каждый пиксель. В OLED сигнал сообщает каждому пикселю, сколько света он должен излучать напрямую, без использования подсветки.

Обнаружение касания работает в отдельной системе. Сенсорный слой воспринимает изменения в электрическом поле при контакте пальца, и эти данные отправляются обратно на материнскую плату через собственный разъем, независимо от пути прохождения сигнала дисплея.

Такое разделение имеет значение для покупателей и технических специалистов: экран, который правильно отображает изображение, не обязательно прошел сенсорный тест, а экран, который правильно реагирует на прикосновение, не обязательно проверяется на яркость, точность цветопередачи или однородность. Это разные подсистемы, и при полной проверке качества необходимо протестировать их все.

ЖК против OLEDна экранах iPhone

ЖК-дисплей и OLED – две основные технологии отображения, используемые в линейке iPhone и на рынке-запасных частей к нему. Основное различие сводится к тому, как каждый из них излучает свет.

Эта таблица является отправной точкой, а не гарантией качества. Фактическая яркость, точность цветопередачи и долговечность зависят от конкретного продукта и его уровня качества -, а не только от того, маркируется ли он как LCD или OLED. Маркировка технологии никогда не должна заменять проверку письменной спецификации или тестирование образца.

Распространенные типы сменных экранов iPhone

Сменные экраны обычно делятся на три категории, и различия между ними влияют как на стоимость, так и на контроль качества.

Оригинальные выдвижные экранысняты ли дисплеи в сборе с исходного устройства iPhone -, которое обычно было повреждено, вышедло из строя или разобрано на запчасти. Качество во многом зависит от состояния исходного устройства, того, как была снята деталь и какие испытания проводились после этого. «Оригинал извлечен» описывает происхождение детали, а не гарантированное состояние.

Восстановленные оригинальные экраныобычно сохраняйте работоспособную оригинальную панель дисплея и заменяйте поврежденные компоненты вокруг нее - обычно защитное стекло или другие окружающие детали. Результат зависит от процесса восстановления и от состояния исходной панели до начала ремонта.

Экраны послепродажного обслуживанияявляются сменными сборками-сторонних производителей, а не исходными панелями устройств. В эту категорию входят различные подходы к строительству -, в том числеМягкий OLED, жесткий OLEDи сборки In-Cell LCD -, которые различаются по стоимости и производительности.

Названия классов и метки категорий не стандартизированы в отрасли. Два поставщика могут использовать один и тот же термин для описания продуктов с разными характеристиками. Покупателям следует запросить письменную спецификацию, физический образец и результаты испытаний, а не полагаться только на название сорта.

Что определяет качество экрана iPhone?

Качество — это не отдельный атрибут -, это совокупный результат нескольких факторов, в том числе:

• Яркость
• Точность цветопередачи
• Единообразие отображения
• Сенсорный отклик
• Битые пиксели
• Мура (неравномерные пятна яркости или изменения цвета)
• Разрешение
• Обновить поведение
• Толщина панели
• Подгонка и выравнивание
• Качество гибкого-кабеля
• Качество разъема
• Качество кадра
• Согласованность-между-пакетами
• Процесс-контроля качества на этапе производства или ремонта

Такие ярлыки, как «Оригинальный», «OLED», «AAA» или «Премиум», описывают категорию или маркетинговый уровень -, они сами по себе не указывают ни один из вышеперечисленных факторов. Два продукта могут иметь одну и ту же маркировку, но при этом существенно различаться по характеристикам. Оценка качества означает рассмотрение лежащих в основе спецификаций и данных испытаний, а не этикетки, прикрепленной к ним.

Почему проверка строительства важна для B2B-покупателей?

Понимание того, что находится внутри сборки экрана, не является академическим -, оно имеет прямые эксплуатационные последствия в зависимости от типа компании, заказавшей его.

Ремонтные мастерские

Конструкция влияет на эффективность установки (с-рамой по сравнению с-затратами на замену рамы), какой уровень продукта магазин может предложить покупателям, как структурировано ценообразование по уровням, ставки возврата и гарантии, а также общую удовлетворенность клиентов законченным ремонтом.

Оптовики и дистрибьюторы

Различия в конструкции и категориях определяют дизайн SKU, - сколько вариантов продукции дистрибьютору необходимо иметь в наличии для каждой модели -, а также планирование запасов, согласованность партий при поставках, объем жалоб клиентов и после-стоимость продаж.

Предприятия по восстановлению устройств

Экран, установленный в отремонтированном устройстве, влияет на позиционирование этого устройства на рынке, впечатления от дисплея, которые получает покупатель, стоимость единицы продукции, насколько точно устройство может быть описано в списке, а также риск возврата, если дисплей не соответствует этому описанию.

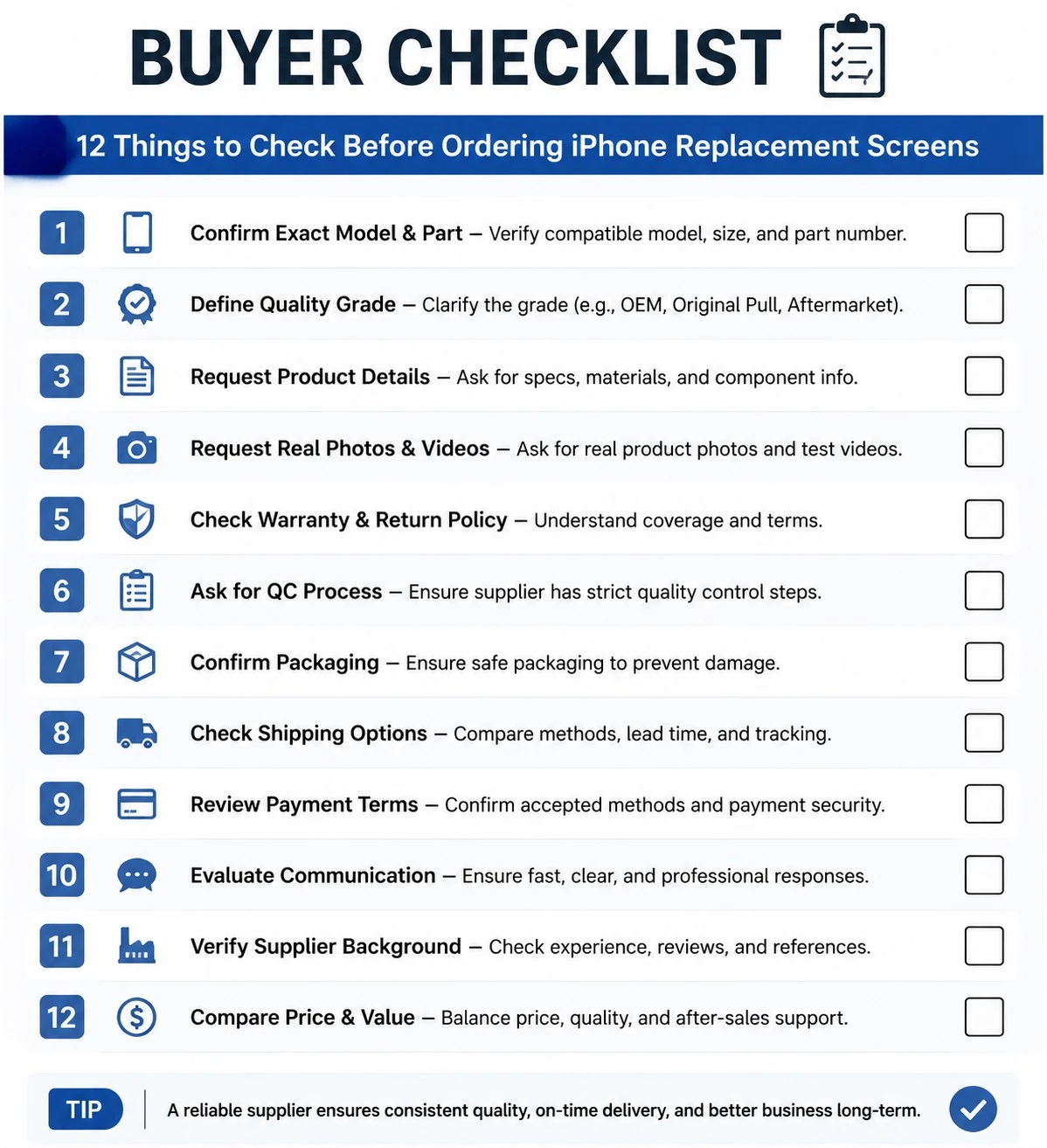

Какую информацию должны подтвердить покупатели перед заказом?

Перед размещением заказа покупатели должны подтвердить:

• Точный модель айфона
• Технология экрана (LCD, OLED или особый вариант конструкции)
• Категория заменяемого-экрана (исходный, восстановленный или неоригинальный)
• С рамкой или без рамы
• Письменная спецификация продукта
• Критерии проверки яркости и прикосновения-, используемые поставщиком
• Наличие образца
• Идентификация партии
• Упаковка
• Минимальный объем заказа (MOQ)
• Условия гарантии
• Требования RMA

Два поставщика могут использовать одинаковые названия продуктов для экранов с разными фактическими характеристиками. Подтверждение этих пунктов в письменной форме - до заказа, а не после жалобы - – это наиболее надежный способ избежать несоответствия между ожидаемым и полученным товаром.

Распространенные заблуждения об экранах iPhone

«Стекло — это весь экран».

Защитное стекло — это один из компонентов составного-дисплея в сборе. Замена стекла в одиночку отличается от замены всего узла.

«Все экраны iPhone — OLED».

В разных моделях и разных категориях сменных-экранов используются разные технологии. Варианты ЖК-дисплеев остаются частью рынка сменных-деталей для ряда моделей.

«OLED автоматически означает премиальное качество».

OLED — это категория технологий, а не гарантия качества. Конструкция, компоненты и контроль качества в самих продуктах OLED сильно различаются.

«Качество OEM — это точная спецификация».

«Качество OEM» — это маркетинговая фраза, используемая в отрасли непоследовательно. Он сам по себе не определяет конкретный источник, набор компонентов или уровень производительности.

«Если дисплей включится, экран прошёл тестирование».

Рабочее изображение лишь подтверждает работоспособность схемы дисплея. Сенсорный отклик, яркость, однородность, наличие битых пикселей и соответствие сборки требуют отдельной проверки.

Часто задаваемые вопросы

Экран iPhone — это то же самое, что ЖК-дисплей?

Не всегда. ЖК-дисплей — одна из возможных технологий отображения, используемых в экране iPhone. В некоторых моделях и некоторых категориях замены вместо этого используется OLED, поэтому «экран» и «ЖК-дисплей» не являются взаимозаменяемыми терминами.

В чем разница между стеклом экрана и дисплеем в сборе?

Стекло экрана является внешним защитным слоем. Дисплей в сборе — это полная система -, стекло, панель, сенсорный слой, гибкие кабели и детали конструкции -, необходимые для отображения изображений и обнаружения прикосновения.

Все ли iPhone используют OLED-экраны?

Нет. В разных моделях линейки используются ЖК- или OLED-дисплеи в зависимости от поколения и уровня, а сменные экраны для конкретной модели могут быть доступны в нескольких технологиях.

Что такое неоригинальный экран iPhone?

Это замена дисплея-стороннего производителя, а не исходная панель устройства. Экраны послепродажного обслуживания создаются с использованием различных подходов, включая конструкции Soft OLED, Hard OLED и In-Cell LCD.

Может ли замена экрана повлиять на работу True Tone?

Он может. Продолжение работы True Tone зависит от конкретной модели, данных исходного экрана, конструкции заменяющего экрана, версии программного обеспечения и процесса программирования или калибровки, использованного во время установки -, а не только от заменяемого экрана.

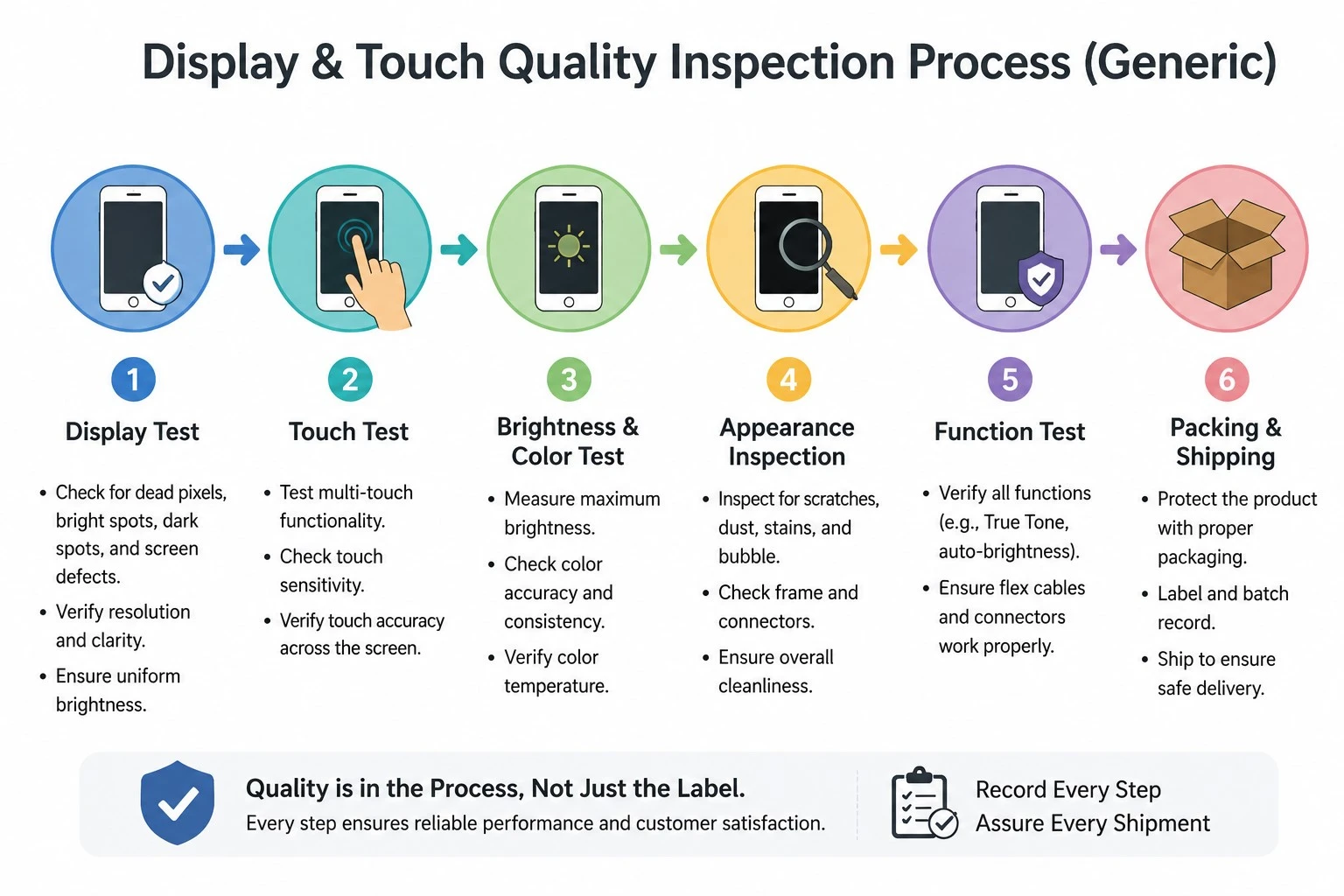

Что должен протестировать оптовый покупатель перед заказом?

Как минимум: работа дисплея, отклик на касание, яркость, точность цветопередачи, однородность и битые пиксели, а также качество посадки и сборки. Письменная спецификация и образец из предполагаемой партии — наиболее надежные способы проверить их перед выполнением более крупного заказа.

Заключение

Экран iPhone — это система, а не отдельная часть -, состоящая из комбинации дисплея, сенсорного экрана, соединений и структурных компонентов, которые работают вместе, создавая изображение и реагируя на вводимые данные. Используемая технология, категория, к которой относится экран, и качество его отдельных компонентов — все это влияет на установку, стоимость, уровень возврата и результаты для клиентов в дальнейшем.

Для B2B-покупателей практический вывод прост: не полагайтесь только на название класса или технологическую этикетку. Подтвердите письменную спецификацию, запросите образец и проверьте согласованность партии, прежде чем переходить к объему.
